Steuerung

FANUC 30i A5

Anzahl achsen total

7

X-achse

Hublänge

410 mm

Leistung

2.5 kW

Y-achse

Hublänge

200 mm

Leistung

4.8 kW

Z-achse

Hublänge

400 mm

Leistung

7.2 kW

Résolution (X-Y-Z)

0.0001 mm

Fahrgeschwindigkeit

50 m/min

W-achse

Hublänge

310 mm

Leistung

2.5 kW

Auflösung

0.0001 mm

Fahrgeschwindigkeit

40 m/min

Dreharbeit

Hauptspindel

Hublänge

360 °

Stangendurchmesser

65 mm

Installierte leistung

15 kW

Drehzahl

6'000 t/min

Gegen spindel

Hublänge

360 °

Stangendurchmesser

32 mm

Installierte leistung

15 kW

Drehzahl

6'000 t/min

Drehmoment

22/27/36 Nm

B-achse

Installierte leistung

4.3 Kw

Hublänge

+25 / -115 °

Auflösung

0.0001 °

Umfangsgeschwindigkeit

30000 t/min

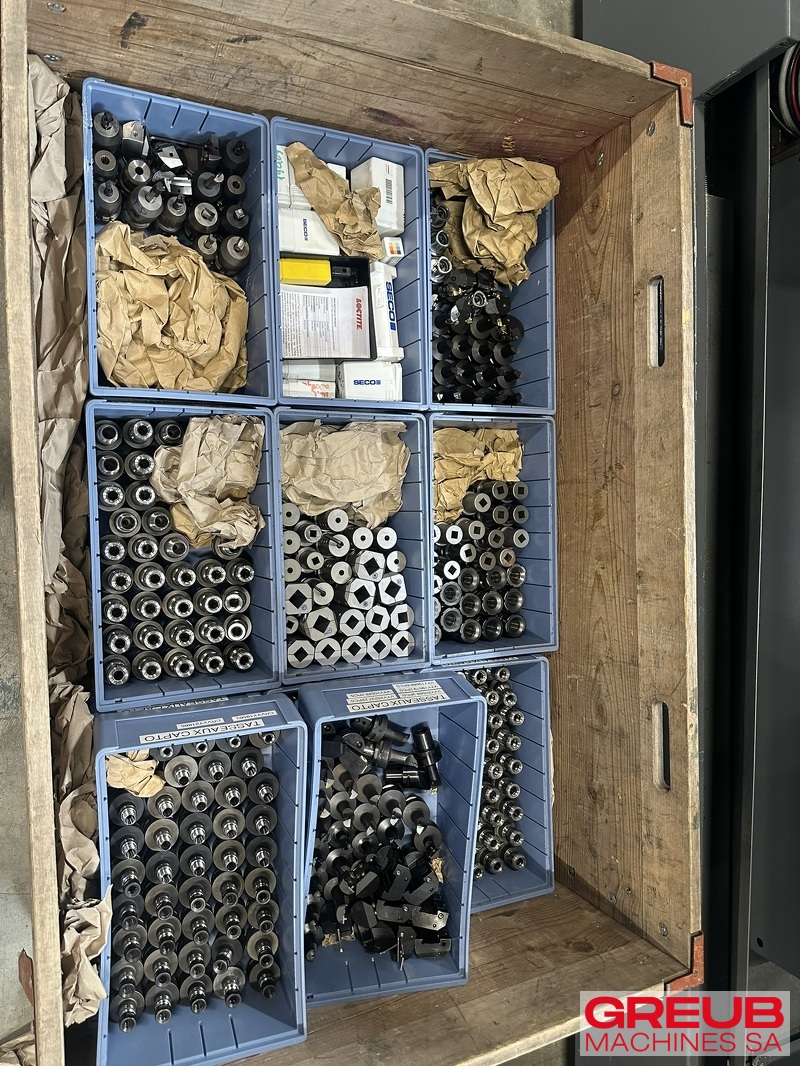

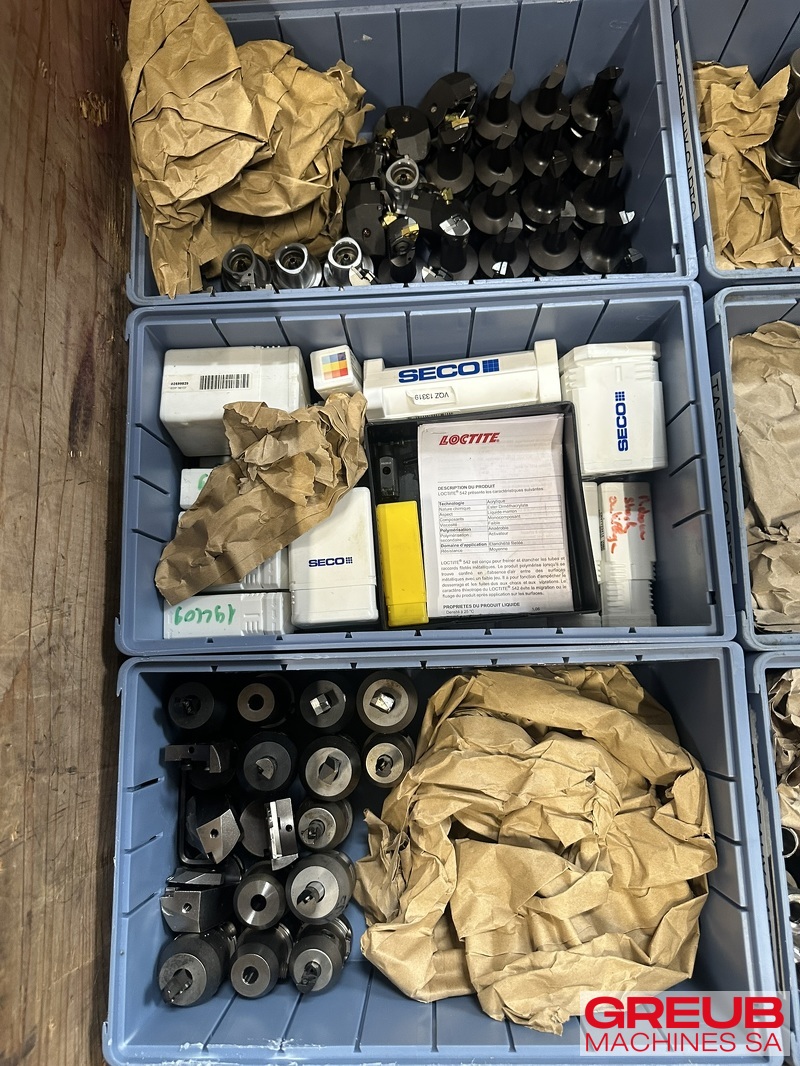

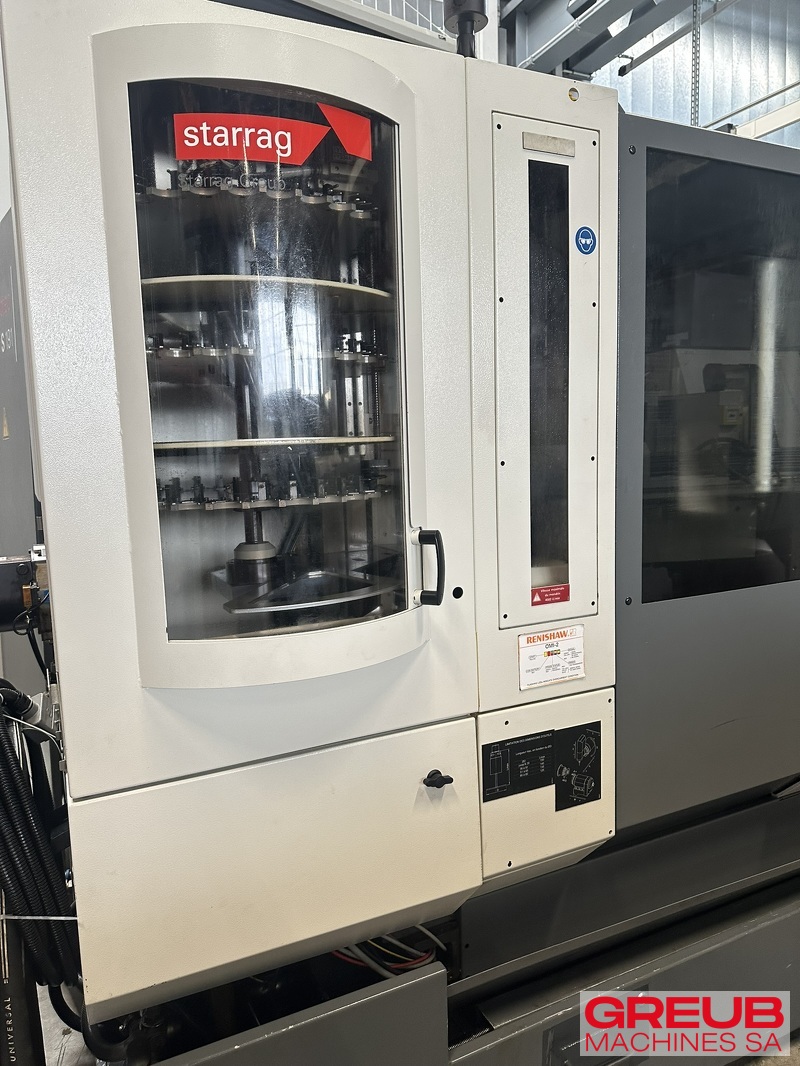

Werkzeugwechsler:

Anzahl positionen

90

Typ

Capto C4

Werkzeugwechselzeit

sec.

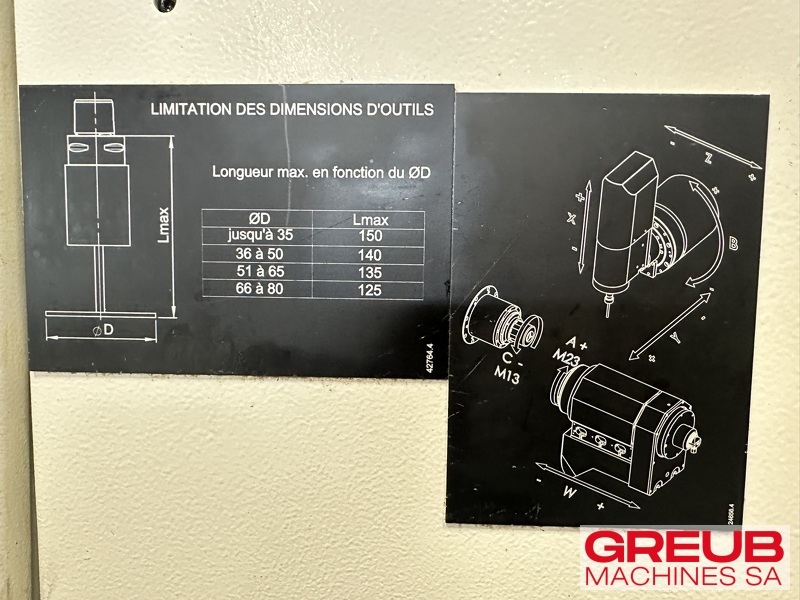

Max. werkzeugdurchmesser

mm

Max. werkzeuglänge

mm

Max. gewicht den werkzeuge

gr.

Betriebsspeicher

8 Mbyte

Abmessungen

Länge

~2200 mm

Tiefe

~2400 mm

Höhe

~2490 mm

Gewicht

~ 4400 Kg

Anschluss

Lesitungsaufnahme

35 kVA

Speisung

3x400 VAC, 50/60 Hz

Nennstrom

max. 50 A

Stundenzähler (unterstrom)

h

Betriebstundenzähler

h
