Commande

FANUC 30i A5

Nombre d'axes total

7

Axe X

Course

410 mm

Puissance

2.5 kW

Axe Y

Course

200 mm

Puissance

4.8 kW

Axe Z

Course

400 mm

Puissance

7.2 kW

Résolution (X-Y-Z)

0.0001 mm

Vitesse de déplacement

50 m/min

Axe W

Course

310 mm

Puissance

2.5 kW

Résolution

0.0001 mm

Vitesse de déplacement

40 m/min

Fonction tournage

Broche principale

Vitesse de la broche

30'000 t/min

Course

360 °

Passage de barre, diamètre

50 mm

Puissance installée

15 kW

Vitesse

6'000 t/min

Contre-broche

Course

360 °

Passage de barre, diamètre

32 mm

Puissance installée

15 kW

Vitesse

6'000 t/min

Couple

22/27/36 Nm

Axe B

Puissance installée

4.3 Kw

Course

+25 / -115 °

Résolution

0.0001 °

Vitesse de rotation

36'000 °/mn

Changeur d'outils:

Nombre de positions

90

Type

HSKA40

Temps de changement outils

sec.

Diamètre max. outils

mm

Longueur max. outils

mm

Poids max. outils

gr.

Mémoire

8 Mbyte

Encombrement

Longueur

~2200 mm

Profondeur

~2400 mm

Hauteur

~2490 mm

Poids

~ 4400 Kg

Branchement

Puissance absorbée par la machine

35 kVA

Alimentation

3x400 VAC, 50/60 Hz

Courant nominal

max. 50 A

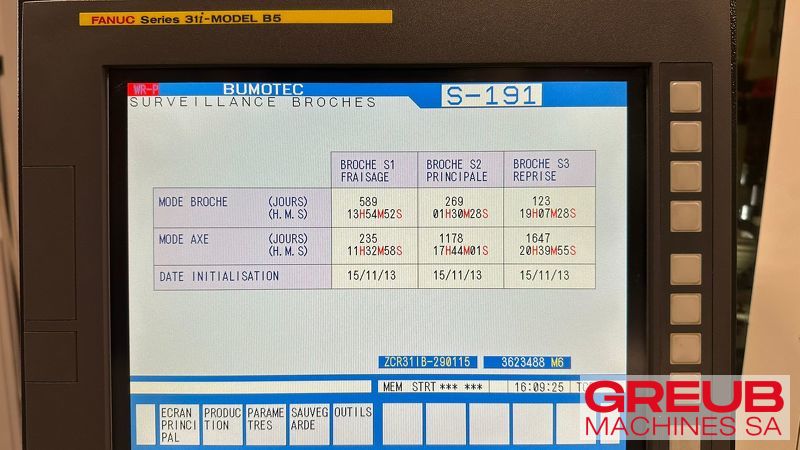

Nombre d'heures (sous tension)

69'837 h

Nombre d'heures (usinage)

32'315 h

Refroidisseur

MARKSA CSW 800

N°

14.000788.4

Refroidisseur

MARKSA CSW 300 PB

N°

14.000575.5
